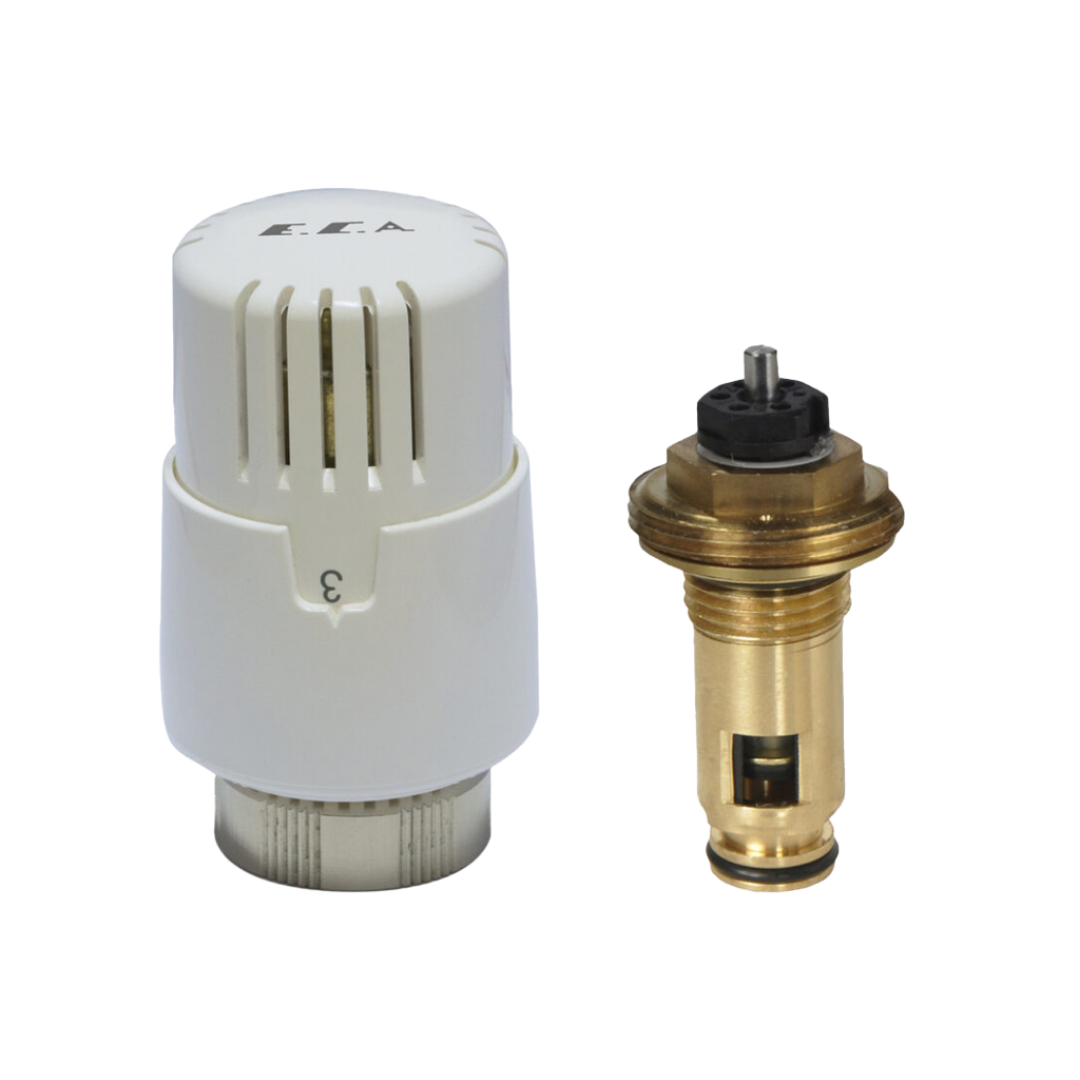

ECA TRV4 TERMOSTATİK KOMPAKT RADYATÖR VANASI-Uzun Çekirdek -44 MM-602120796

E.C.A. TRV4 TERMOSTATİK KOMPAKT RADYATÖR VALFİ- Uzun Çekirdek -44 MM-602120796 Ürün kodu: 602120796 Kompakt valf, doğrudan radyatör paneline takılan bir sızdırmazlık grubudur. İç ayar özelliği mevcut olup, ihtiyaç duyulan maksimum debi değeri kullanıcı tarafından önceden ayarlanabilir. Böylelikle ortamın gereksiz ısınmasını engelleyerek ekonomi sağlar. Tesisat borularını gizleyeceği için sade bir görünüm sunar. Termostatik radyatör valf kafalarıyla uyumlu olarak çalışırlar. ECA4 +ECA Kompakt Valf (44mm) E.C.A.Kompakt Panelli Radyatörler Için uygundur. EN 215, TS EN 215 (%30’a varan tasarruf) Çalışma basıncı : 10 bar Maksimum çalışma sıcaklığı : 120°C Ayar aralığı : +6° , +28°C (2.-5. KADEMELER) Dıştan Contalı, Uzun Tip (44 mm) Debi İç ayarlı Valfi ile Birlikte 15° (2.kademe) Ortam Sıcaklığı Alt Limitli İç ayar özelliği sayesinde, akış debisi istenilen düzeyde sınırlandırılabilir. Tesisat borularını gizleyeceği için estetik bir görünüm sunar. Kontrol Hassasiyeti (CA) : 0.6K * Kullanılacak radyatör ile mutlaka ölçüsel kontrol yapınız. Kod Ürün T T1 D D1 D2 L L1 L2 L3 SW Kutu Adet 602120796 TRV4 SET G 1/2" M30x1,5 Ø44,4 Ø15,6 Ø3,9 63,8 44 15,3 82,7 SW19 21 TERMOSTATİK KAFA BAĞLANMASI: İstenildiği taktirde, kompakt valf sızdırmazlık grubuna ECA4 Termostatik Kafa monte edilebilir. Bunun için öncelikle koruyucu kapağı çıkarınız. Ardından kafa grubundaki krom somunu M30x1,5 dişli bağlantıya sıkınız. Not: Üründen daha verimli bir şekilde faydalanabilmek amacıyla ECA4 Termostatik Kafa için hazırlanan kullanma kılavuzunu okuyunuz. MONTAJ TALİMATI: Monte etmeden önce tesisattaki toz, kum, çakıl vb. tüm kalıntıları ve yabancı maddeleri temizleyiniz. Gövde üzerindeki anahtar ağzından kavrayarak, sızdırmazlık grubunu 1/2” dişli bağlantı yardımıyla panel radyatör üzerine 15 ± 2 Nm.’lik bir momentle sıkınız. İstenen debi ayarı için tarafımızdan verilen AA12,5 olan özel ayar volanını kullanınız. Ayar volanını takarken, volan üzerindeki kanal ile istenilen rakam aynı hizaya getirilir, sonra volandaki kanal gövdedeki işarete gelinceye kadar sola çevrilir. Koruyucu kapağı veya termostatik kafayı ayar volanının yerine takarak montaj işlemini tamamlayınız
